Neredeyse her tehlikeli alan ısıtma kablosu kararını dört soruya daraltabilirsiniz: alan sınıflandırmasının neye izin verdiği, kablonun hangi sıcaklık sınıfında kalması gerektiği, hangi görevi yerine getirmesi gerektiği ve sonlandırmaların ve kontrollerin kabloyla aynı onayı taşıyıp taşımadığı. Onlara bu sırayla cevap verdiğinizde kısa liste genellikle iki veya üç adaya düşer.
6 inçlik bir yoğuşma hattı bu noktayı vurguluyor. 80 °C'lik bir muhafaza sıcaklığına ihtiyaç duyar, yılda iki kez 150 °C'lik bir buhar çıkışı görür, IIB gaz grubu ve T3 sınıfıyla Bölge 1 alanında bulunur ve 320 m koşar. Bir gerçeği değiştirdiğinizde cevap değişir. Buhar çıkışını 200 °C'ye çıkardığınızda mineral yalıtımlı kablo tek güvenli seçenek haline gelir. Koşuyu 3 km'ye kadar uzattığınızda cilt etkisi takibi yarışmaya başlar.
Önemli Sırasına Göre Dört Karar
Bir kataloğu açmadan önce bu dört filtreyi uygulayın, çünkü her biri seçenekleri eklemek yerine kaldırır.
- Alan sınıflandırması ve gaz veya toz grubu. Bölge 1, Bölge 2, grup ve toz derecesi nelerin kurulabileceğine karar verir.
- Sıcaklık sınıfı ve maksimum proses sıcaklığı. Bu, yalnızca boru için değil, kablo kılıfı için de yüzey sıcaklığı tavanını ayarlar.
- Görev. Sıcaklığı, boru boyutunu, yalıtımı, ortamı, besleme voltajını ve çalışma uzunluğunu koruyun, gerçekte ihtiyacınız olan metre başına watt değerini ayarlayın.
- Sistem donanımı. Soğuk kablolar, bağlantı kutuları, termostatlar, sensörler ve topraklama hatası koruması, onayın kurulumdan sonra geçerli olup olmayacağına karar verir.
Sırayı tersine çevirirseniz klasik proje başarısızlığını yaşarsınız: kablo fiyatına satın alınır, ardından bağlantı kutusu Ex e yerine IP66 olduğu için çalıştırmadan altı hafta önce yeniden tasarlanır.
Adım 1: Alan Sınıflandırmasını ve Sıcaklık Sınıfını Birlikte Okuyun
Bölge ve Bölüm aynı riski farklı evraklarla tanımlıyor
IEC ve ATEX uygulamaları bir tesisi bölgelere ayırırken, Kuzey Amerika bölmeleri kullanır. Bölge 1 genel olarak Sınıf I'e, Bölüm 1'e ve Bölge 2 eşittir Bölüm 2'ye eşittir. Bunun pratik sonucu basittir: Bölüm 2 için sertifikalı bir kablo, bir ihale belgesinde iki tanım birbirinin yerine geçebilecek gibi görünse de, Bölge 1 spesifikasyonunu karşılamayacaktır.
| Konum (IEC / ATEX) | Kuzey Amerika eşdeğeri | Isı takibi ne anlama gelir? |
|---|---|---|
| Bölge 0 | Sınıf I, Bölüm 1 (nadir) | İzleme normalde hariç tutulur; yalnızca kendinden emniyetli devreler |
| Bölge 1 | Sınıf I, Bölüm 1 | Sertifikalı sonlandırmalarla Ex e veya Ex d izleme; çoğu petrokimya hattı |
| Bölge 2 | Sınıf I, Bölüm 2 | Daha düşük koruma seviyesi kabul edildi; Arıza penceresi sıfır değil kısadır |
| Bölge 21 / 22 | Sınıf II, Bölüm 1 / 2 | Toz geçirmez muhafazalar ve yüzey sıcaklığı kontrolü |
Sıcaklık sınıfı bir ürün derecelendirmesi değil, bir yüzey sınırıdır
Mevcut gaz veya tozun sıcaklık sınıfı, alanın içinde kurulu olan her şeyin yüzey sıcaklığını kapsar: T1 için 450 °C, T2 için 300 °C, T3 için 200 °C, T4 için 135 °C, T5 için 100 °C ve T6 için 85 °C. Kılıf sıcaklığı, hangisi daha sıcaksa, proses sıvısı veya kablonun kendi çıkışı tarafından ayarlanır ve çoğu projenin yakalandığı yer burasıdır.
- T4 (135 °C) alanındaki 100 °C'lik bir hat yalnızca 35 °C'lik boşluk bırakır.
- 150 °C'lik buhar çıkış döngüsü, T5 veya T6 dereceli kabloları hariç tutar.
- Bir termostatın veya sınırlayıcının kablonun maksimum seviyeye ulaşmasını durdurduğu kontrollü bir tasarım, genellikle yüksek çıkışlı kabloyu düşük sıcaklık sınıfında tutmanın tek yoludur.
Sertifikasyonun tek başına engelleyemediği arıza türleri için ilgili notumuzu okuyun. Kendinden regüleli ısıtma kablolarının tehlikeli alanlarda kullanımı güvenli olup olmadığı .
Adım 2: Kablo Ailesini Görevle Eşleştirin
150 °C'nin altındaki Bölge 1 borularının çoğu için, kendi kendini düzenleyen veya güç sınırlayıcı bant, uyumlu en ucuz çözümdür. Bunun üzerinde veya atmosferin polimerlere saldırdığı durumlarda mineral yalıtımlı kablo kazanır. Birkaç kilometre uzunluğundaki boru hatlarında cilt etkisi takibi tek pratik seçenektir.
| Kablo ailesi | Tipik bakım aralığı | Sahada uzunluğa göre kesin | En uygun |
|---|---|---|---|
| Kendi kendini düzenleyen | 120 ila 150 °C'ye kadar donmaya karşı koruma | Evet | Bölge 1 or 2 pipe, tank and instrument lines |
| Güç sınırlama | Yaklaşık 110 ila 150°C | Evet | Daha yüksek çıktı yoğunluğu gerektiren orta uzunlukta hatlar |
| Sabit watt | 150 ila 250 °C ve üzeri | Paralel evet, seri hayır | Kontrollü tasarıma sahip yüksek sıcaklık hatları |
| Mineral yalıtımlı | 400 °C ve üzeri | Hayır, fabrika uzunlukları | Yüksek sıcaklık, korozyon, mekanik istismar |
| Cilt etkisi | Uzun çizgiler, yaklaşık 200 °C'ye kadar | Hayır | Kilometrelerce uzunluğunda boru hatları |
ACCCT serisi gibi güç sınırlayıcı kablolar iki uç arasında yer alır: çıkışı, kendi kendini düzenleyen banttan çok daha stabildir ve şantiyede istenilen uzunlukta kesilebilir; bu da inşaat sırasında bir hat değiştirildiğinde önemlidir.
Proses Hatları için ACC-CT Güç Sınırlamalı Heat Tracing Kabloları Kararlı güç sınırlama çıkışı, sahada boy kesme esnekliği ve kimyasallara dayanıklı ceketler, değiştirilmiş hatlarda proses sıcaklığı bakımına ve donmaya karşı korumaya uygundur. Ürünü Görüntüle → Mineral yalıtımlı kablo, sıcak veya mekanik olarak açıkta kalan hatlarda genellikle ilk tercih haline gelen yedek kablodur çünkü hiçbir polimerin ulaşamayacağı kılıf sıcaklıklarına tolerans gösterir ve metal kılıfı iletkene gerçek mekanik koruma sağlar.
Adım 3: Kılıf, Örgü ve Korozyon Sorusu
Polimer ceketler birbirinin yerine kullanılamaz
Standart PVC ceketler bir proses ünitesine değil, evsel donmaya karşı korumaya aittir. Floropolimer ceketler hidrokarbonlara ve solventlerin çoğuna dayanıklıdır, ancak yine de yüksek sıcaklıkta yumuşarlar ve bazı aromatikler yıllar süren hizmet sonrasında içlerine nüfuz eder.
Metal kılıflar bazı atmosferlerin polimerleri yemesi nedeniyle var
Açık deniz platformları, klorür açısından zengin soğutma suyu alanları ve ekşi servis, paslanmaz çelik örgüyü hızla yok eder, bu nedenle Alaşım 825 kaplama mevcuttur. Klorürle sınırlı bir spesifikasyonda kılıf seçimi bir pazarlama kararı değil, bir korozyon kararıdır.
Tehlikeli Alanlar için Alaşım 825 Kılıflı Mineral Yalıtımlı Isıtma Kablosu Klorür açısından zengin açık deniz, petrol, gaz, kimyasal ve enerji hizmetlerinde yüksek sıcaklıkta donma koruması ve sıcaklık bakımı için korozyona dayanıklı MI heat tracing. Ürünü Görüntüle → Adım 4: Sonlandırmalar, Kontroller ve Toprak Arıza Koruması
Bir kablonun tehlikeli alan sertifikası soğuk ucunda durur. Soğuk kurşun hangi bölgeye düşerse düşsün aynı bölgeyi, gaz grubunu ve sıcaklık sınıfını taşımalıdır, aksi takdirde kablo ne kadar iyi olursa olsun tesisat uygun değildir.
- Kablo çapına uygun sertifikalı kablo rakorlarına sahip Ex e veya Ex d versiyonlarındaki bağlantı kutuları.
- Tehlikeli alan termostatları, boru hattı indüksiyonlu veya yüzey algılamalı tiplerde olduğundan devre, ortamdaki tahminlere göre değil yüke göre devreye girer.
- Ex onaylı sıcaklık sensörleri. MMP-PT100Ex serisi, buhar giderme ve yüksek sıcaklıkta izleme görevlerini kapsayan 482 °C'ye kadar sıcaklık ölçümü yapar.
- Her dalda toprak arızası koruması. IEC uygulamaları ve NEC 427.22 bunu bekler ve 30 mA ortak bir açma seviyesidir.

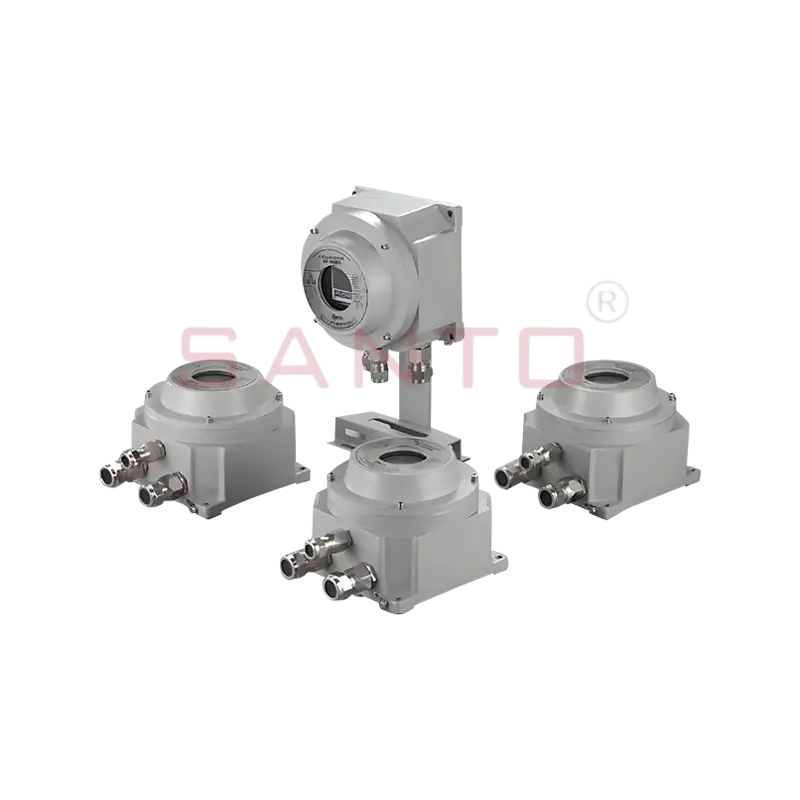

HDBK-WK Elektrikli Heat Tracing için Patlamaya Dayanıklı Sıcaklık Kontrol Cihazı Elektrikli izleme sistemleri için koruma, uyarı, izleme ve iletişim işlevleriyle mekanik termostatların yerini alan akıllı terminal sıcaklık kontrol aksesuarı. Ürünü Görüntüle → Gerçek Sorunları Yakalayan Devreye Alma ve Bakım Kontrolleri
Dört çek, işletimin ilk yılında maliyetlerini geri ödüyor ve bunların atlanması, güvenli tasarımların nasıl güvensiz kurulumlara dönüştüğünü gösteriyor.
- Isı yalıtımı kapatılmadan önce ve enerji verilmeden önce her devredeki yalıtım direncini 500 VDC'de ölçün.
- Hat stabil hale geldikten sonra, kabloya enerji verildiğinde ve normal proses sıcaklığında yük altında termografik bir araştırma yapın.
- Proses sıcaklığı veya ürün değiştiğinde sıcaklık sınıfını yeniden kontrol edin; 90 °C'ye uygun bir kablo 140 °C'de olmayabilir.
- Her kapatmada bağlantı kutularını nem açısından inceleyin ve iz yönlendirmesini gösteren uygulama çizimlerini saklayın.
Sıkça Sorulan Sorular
Bölge 1'de kendi kendini düzenleyen kablo kullanılabilir mi?
Evet, doğru tehlikeli alan sertifikasını taşıdığında ve kılıf sıcaklığı bölgenin sıcaklık sınıfı dahilinde kaldığında. Kablonun kendisi nadiren sorun teşkil eder; sonlandırmalar genellikle öyledir.
Tehlikeli bir alanın her zaman bir termostata ihtiyacı var mı?
Hayır. Düşük bakım sıcaklığına sahip Bölge 2'de, kendi kendini düzenleyen kablo ve onaylı bir bağlantı kutusu genellikle yeterlidir. Yüksek güç yoğunluğuna sahip Bölge 1'de, T derecesini geçerli tutan şey bir termostat veya sınırlayıcıdır.
Mineral yalıtımlı kablo sahada kesilebilir mi?
Genellikle hayır. MI kablosu fabrika uzunluklarında yalıtılmış uçlarla birlikte sağlanır, bu nedenle doğru uzunluğu sipariş etmek bir kurulum detayı değil, bir tasarım görevidir.
Devreye alma sonrasında proses sıcaklığı yükselirse ne olur?
Sıcaklık sınıfı kontrolünü hemen yeniden çalıştırın. Hat sıcaklığındaki 30 °C'lik bir artış, uyumlu bir tesisatı T sınıfının dışına itebilir ve çözüm, farklı bir termostat yerine farklı bir kablo ailesi olabilir.
Elinizde alan sınıflandırma çizimi, hat boyutu, yalıtım detayları ve gerekli muhafaza sıcaklığı varsa seçim tartışma yerine kısa bir mühendislik egzersizine dönüşür. Bu dört öğeyi mühendislerimize gönderin. iletişim sayfası ve bir kablo ailesiyle, güç yoğunluğuyla ve buna uygun Ex-sınıfı donanımla geri döneceğiz.
